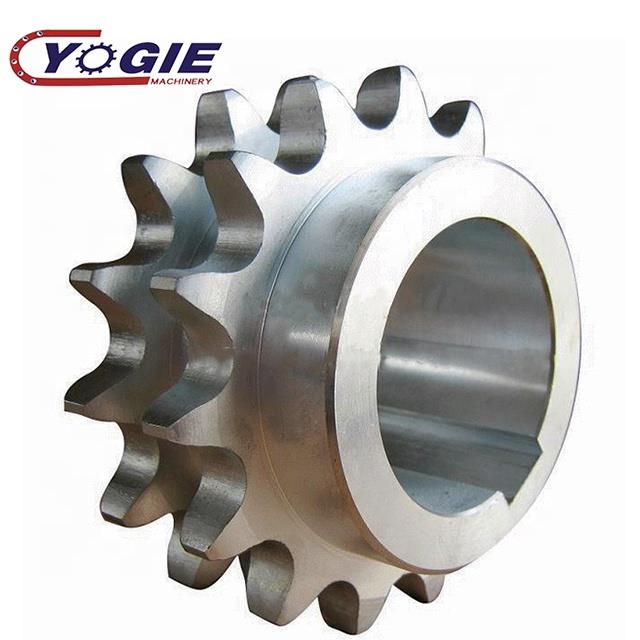

Lánckerék indukció
[lánckerék]: fogaskerék típusú fogaskerék a láncszem vagy kábel pontos hangmagasságához való rögzítéshez;
A lánckerékeket széles körben használják a vegyiparban, a textilipari gépekben, az élelmiszer-feldolgozásban, a műszerezésben, az olajipari gépekben és más iparágakban.
Bevezetés
Lánckerék-paraméter kiszámítási képlete:
Indexelő kör átmérője: d = p / sin (180 ° / z) p = hangmagasság
Fogak felső köre (külső átmérő): D = p × (0,54 + rács 180 ° / z)
Közös lánckerék hangmagasság:
3/8 = 9,525 1/2 = 12,7 5/8 = 15,875 3/4 = 19,05
3 pont 4 pont 5 pont 6 pont
Indexelő kör átmérője: d = p / sin (180 ° / z)
A fog kör átmérője: dmax = d + 1,25p-d1
dmin = d + (1-1,6 / z) p-d1
A foggyök átmérője: df = d-d1
Megjegyzés: p láncmagasság
z Fogaskerék fogak
d1 lánchenger átmérő
A legegyszerűbb algoritmus a {? Percek} = a kör átmérőjének elosztása a {fogazat száma + 2} -el
Lánckerék modell: Nem szabványos lánckerékkel (az ügyfél rajzai szerint testreszabva), standard lánckerékkel (amerikai szabvány és metrikus).
Lánckerék általános anyaga: C45
A lánckerék általánosan használt feldolgozási módszerek: kioltáskezelés, felületfeketezés.
A lánckerék fogak kiválasztásának általános alapelvei:
Legalább 19 fogak
Általában aktív lánckerékhez használják, közepes és nagy sebességgel, normál üzemi körülmények között.
17 fogak
Csak a kis hangmagasságú aktív lánckerekekhez.
Legalább 23 fogak
Ajánlott ütési helyzetekhez. Ha a sebességarány alacsony, a nagy fogazatú lánckerék használata jelentősen csökkentheti az i-link forgását, a lánc szakítóterhelését és a csapágy terhelését.
Szerkezeti kialakítás
1. A lánckerék fogprofilja A lánckerék profiljának biztosítania kell, hogy a lánc zökkenőmentesen és energiatakarékosan lépjen be a hálóba és kijusson a hálóból, minimalizálja a láncszem behatását és érintkezési feszültségét a háló során, és könnyen megmunkálható.
A lánckerék végén az általánosan használt fogprofil három aa, ab, cd íves szegmensből és a bc egyenes szakaszból áll. A fog alakját a szerszámok dolgozzák fel. A lánckereket nem kell rajzolni a végső fogazat alakjára. Csak azt kell feltüntetni, hogy "a fog alakját a 3RGB1244-85 szerint gyártották". Méreteit lásd a vonatkozó tervezési kézikönyvben. A paraméter kiszámítását korábban már említettük, a leírás megismétlése nélkül!
Lánckerék szerkezete
A 3. ábra négy általánosan használt lánckerék szerkezetet mutat. A kis átmérőjű lánckerék általában egész (3a. Ábra), a közepes átmérőjű lánckerék többnyire küllő típusú. Kombinált típusba gyártva (3d. Ábra), ebben az időben a gyűrűs fogaskerék és a kerékmag különböző anyagokból készülhet! Például C45, rozsdamentes acél és egyéb anyagok.
3. A lánckerék anyaga
A lánckerék anyagának biztosítania kell, hogy a fogak megfelelő szilárdsággal és kopásállósággal rendelkezzenek, tehát a lánckerék fogfelülete általában hőkezelve van, hogy elérje egy bizonyos keménységet.
