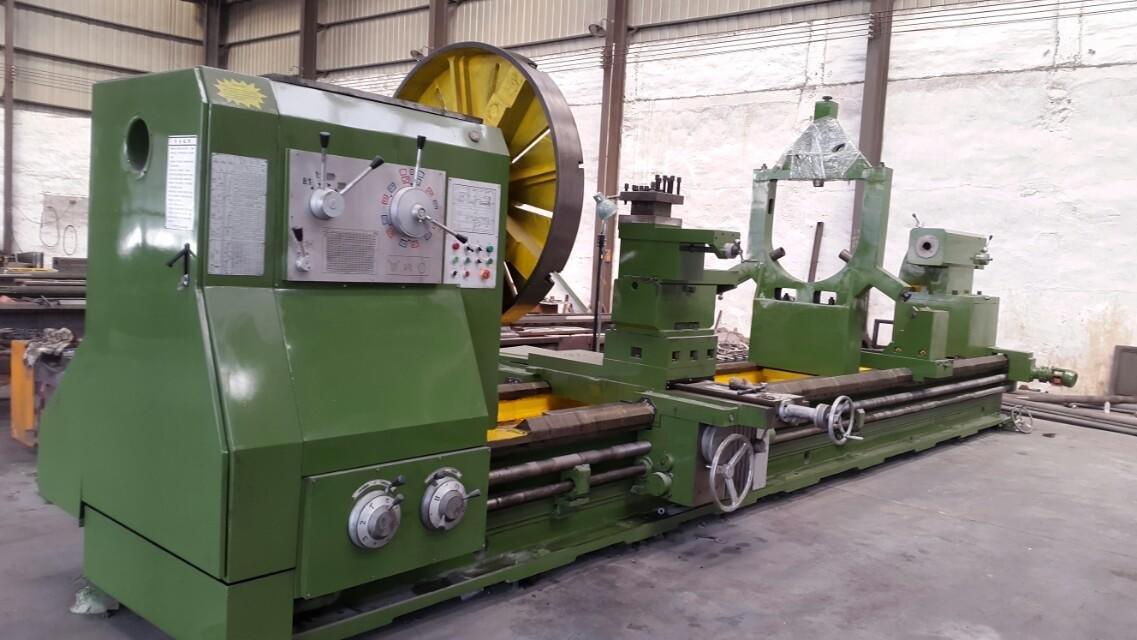

Vízszintes eszterga
A vízszintes esztergát elsősorban forgó munkadarab forgatásával fordítják. A megmunkáláshoz a esztergákon, fúrókon, csiszolókon, csiszolókon, szerszámoknál és csiszolószerszámoknál is használható.
Eszterga funkciók
1. Az eszterga ágy, ágynemű és olajteknője beépített öntőszerkezetet, nagy merevséget és jó ütésállóságot alkalmaz, amely összhangban van a nagysebességű vágógépek jellemzőivel.
2. Az ágyfejű doboz három támasztószerkezetet fogad el, a három tartó kúpgörgős csapágyak, az orsó könnyen állítható, a forgási pontosság magas, és a precíziós visszatartás jó.
3. A betáplálási doboz egy metrikus menetváltó mechanizmussal van felszerelve, és a szál típus kiválasztása kényelmes és megbízható.
4. A csúszódobozban van egy kúpos tengelykapcsoló-biztonsági eszköz, amely megakadályozza az alkatrészek károsodását az automatikus szerszámterhelés után.
5. A gép hosszirányában van egy négyállomású automatikus adagoló mechanikus megszakító. A munkadarab hosszanti hosszát úgy állíthatjuk be, hogy az ütközőn lévő bütyök hosszirányú helyzetét úgy állítjuk be, hogy megvalósítsuk a rész hosszirányú méretezését.
6. A hátsó rész a fúrás és a fúrás igényeihez igazodó váltóművel van felszerelve.
7. Az eszterga kenési rendszer tervezése ésszerű és megbízható. Az elülső doboz, a betáplálási doboz és a csúszógyűrűs doboz mind a testben permetezéses, és a vonali szivattyú és a dugattyús szivattyú hozzáadásra kerül, hogy automatikusan kíméljék a speciális alkatrészeket.
Eszterga alkatrészek
(1) A hajtómű az orsó sebességének megváltoztatására szolgál. Főként sebességváltó tengelyből és hajtóműből áll. A sebességváltó és a fejrész külső részén lévő váltó fogantyú manipulálásával a hajtómű vagy a tengelykapcsoló helyzetének megváltoztatásához az orsó 12 különböző sebességet érhet el. Az orsó megfordítása a motor megfordításával érhető el.
(2) Orsódoboz A fejtámaszt az orsó támasztására és különböző fordulatszámon történő forgatására használják; az orsó üreges, hogy megkönnyítse a hosszú munkadarabok áthaladását; az orsó hegyét fel lehet szerelni a hegy vagy az orsó elülső végére. Szerelje fel a tokmányt és a tárcsát a kúpos felületen a munkadarab rögzítéséhez.
(3) A függesztett kerékdobozt lógó kerékdoboz különböző fogakkal rendelkező fogaskerekek illeszkedésére szolgál a különböző előtolási sebességek eléréséhez. Főként a különböző szálak fordítására szolgál.
(4) Adagoló doboz A betáplálási mezőt az adagolási sebesség megváltoztatására használják. A főtengely mozgatása az adagolódobozba a függesztett kerékdobozon keresztül, a csúszó fogaskerék összekötő helyzetének megváltoztatásával a betöltő fogantyú mozgatásával a polírozott rúd vagy a csavarrúd különböző sebességeit érheti el.
(5) Csúszdoboz A diadoboz a fénysáv és a csavar forgatásának megváltoztatására szolgál a szerszámtartó automatikus adagolásához. A fénysávot általános forgatásra használják, és a csavart csak a menetvágáshoz használják. Van egy reteszelő mechanizmus a diadobozban úgy, hogy a két nem használható egyszerre.
(6) Szerszámtartó A szerszámtartó a forgószerszám tartására és hosszirányú, oldalirányú vagy ferde mozgatására szolgál. A következő részekből áll:
1) Ágy nyereg. Csatlakozik a csúszógyűrűs dobozhoz, és hosszanti irányban mozgatható az oldalsó sín mentén oldalirányú sínnel.
2) Közepes gördeszka. Lehet oldalirányban mozgatni a vezetősínek mentén a nyeregben.
3) Lemezjátszó. A középső csúszólemezzel csavarokkal van rögzítve, és a csavart a vízszintes síkban bármilyen szögben meg lehet lazítani.
4) Kis gördeszka. Kis távolságra mozgatható a vezetőlemez mentén a forgótányér felett; ha a forgótányér egy bizonyos szögben elhajlik, a kis csúszda ferdén adagolható az autó kúpjára.
5) Négyzetes késtartó A kis gördeszkára van rögzítve, és egyszerre négy forgószerszámot rögzíthet; amikor a reteszelőfogantyút kioldják, a szögletes szerszámtartót el lehet forgatni, hogy a szükséges szerszámot munkahelyzetbe cserélje.
1-pólusú, 2 hüvelykes reteszelőfogantyú 3-tipusú hüvely 4-csavaros 5-anya 6-hátsó zárfogantyú 7 kézikerék 8-hátsó ülés 9-bázisú
7) Tailstock A hátsó rész a hátsó csúcs felszerelésére szolgál a munkadarab alátámasztására, vagy fúró-, csiszoló- és egyéb szerszámok szerelésére a lyukmegmunkáláshoz. Ez főként egy hüvelyből, egy hátsó állványból, egy alapból és hasonlókból áll. A kézikerék elfordításával a hüvely bizonyos távolságra állítható be, és a hátsó állvány az ágyazat mentén a kívánt helyzetbe mozgatható, hogy megfeleljen a különböző munkadarab megmunkálásának követelményeinek.
8) Az ágy ágyát az ágy lábánál rögzítik, ami az eszterga alaptámogatása. Az ágy funkciója a fő alkatrészek támogatása és pontos relatív pozícióinak fenntartása üzem közben.
9) Csavar A vezetőcsavar a nagy kocsit hosszirányú mozgáshoz vezetheti, és a szál forgatására szolgál. Az ólomcsavar az eszterga egyik fő precíziós alkatrésze, és általában nem vezet be automatikusan a vezetőcsavarral, hogy hosszú ideig megőrizze a vezetőcsavar pontosságát.
10) Fénysáv A fénysávot a mozgás közbeni mozgatáshoz használják. A betáplálási doboz mozgását a fénysávon át lehet továbbítani a csúszóbetétbe úgy, hogy a szerszámtartó hosszanti vagy oldalirányú legyen.
11) Joystick A joystick az eszterga vezérlési mechanizmusa. Van egy fogantyú a joystick bal oldalán és a raklap jobb oldalán. A kezelő könnyen kezelheti a fogantyút az orsóorsó vezérléséhez, hogy előre, hátra vagy megálljon.
Fékberendezés
A CNC vízszintes eszterga fékberendezésének fő funkciója az eszterga-parkolási folyamat, melynek célja, hogy leküzdje az egyes mozgó részek forgó tehetetlenségét a fejrészben, az orsó vezérléséhez, hogy megakadályozza a forgást gyorsan, hogy lerövidítse a kiegészítő időt és ezzel szerelje be a féket a vízszintes esztergára.
A CNC vízszintes eszterga fékpántot használ, amely főként fékkerékből, fékpántból és karból áll. A fékberendezés féktárcsa egy acél tárcsa, amely a tengelyvonallal van összekötve. Az acél fékszalag és a belső oldal acélhálós azbesztréteggel van rögzítve a súrlódási együttható javítása érdekében. Az egyik vége az orsódoboz testével van összekötve, a másik vége pedig az orsódobozhoz van kötve. Az egyik vég a kar felső végéhez van rögzítve, és a vízszintes esztergáló fékpánt rugalmasan állítható, és a fékpántot és a főtengelyt érintő spirál közvetlenül beállítható és elhelyezhető. Amikor a CNC vízszintes eszterga megfelelően van beállítva, a fékpánt meglazulhat, amikor az orsó forog, de amikor a tengelykapcsoló kioldódik, amikor a vízszintes esztergát parkolják, a fékszalag a fékkereket megtartja az orsó megvalósításához. Gyorsan álljon le és érje el a fékeket.
Vállalati profil
Luoyang Yujie Ipari és Kereskedelmi Co, Ltd, 2004-ben alakult, egy professzionális gyártó foglalkozik a kutatás, fejlesztés, gyártás, értékesítés és a nagy, nem szabványos gépalkatrészek, mint például: fogaskerekek, tengelyek, lánckerekek, csapágyak, csapágyházak, nyírógép alkatrészek , hengerek, ujjak, acél orsók, hegesztési alkatrészek, stb. A CNC megmunkáló központok minden modelljét gyártjuk és szállítjuk, mint például a VMC 850, VMC 650, VMC és 1060, stb. Gépeink alkatrészeit széles körben alkalmazzák az olyan iparágakban, mint a bányászat, kőolaj, cement, acélmű, erőmű, cukorgyár, precíziós fröccsöntő ipar, repülőgépipar, katonai projekt és néhány más terület.
Mi található Jianxi Ipari Park, Luoyang, Henan tartomány, Kína kényelmes közlekedési hozzáférést. A szigorú minőségellenőrzésre és átgondolt ügyfélszolgálatra összpontosítva tapasztalt munkatársaink és szakmai mérnökeink mindig rendelkezésre állnak, hogy megvitassák az Ön igényeit és biztosítsák a teljes vevői elégedettséget. Cégünk az elmúlt években egy sor fejlett berendezést vezetett be, köztük 2m, 3m, 4m, 6m-es CNC-fúró- és marógép, 1,6m, 5m-es CNC függőleges eszterga, 5m, 8m, 10m, 12m vízszintes eszterga, nagy méretű CNC Megmunkáló központ, nagyméretű CNC padlófúrógép és néhány más korszerű berendezés. Termékeink jól értékesíthetők minden városban és tartományban Kínában, termékeinket olyan országokban és régiókban is exportálják, mint Németország, Spanyolország, Oroszország, USA és más országok. Azt is szívesen OEM és ODM megrendelések. Akár az aktuális termék kiválasztása a katalógusunkból, akár a műszaki segítségnyújtás érdekében az alkalmazáshoz, beszélhetünk ügyfélszolgálatunkkal a beszerzési követelményeiről.
