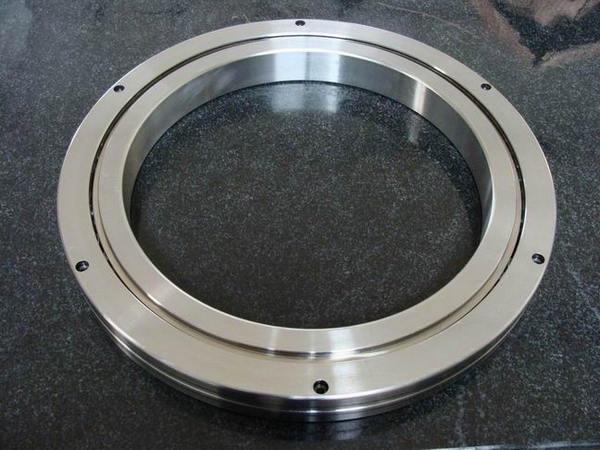

Keresztezett görgőscsapágy
A keresztezett görgőscsapágy egy speciális típusú csapágyazás belső gyűrű-felosztással és külső gyűrű-forgatással. Mivel a megosztott belső gyűrű vagy a külső gyűrű a görgőbe és a távtartóba való behelyezés után a kereszt görgős gallérhoz van rögzítve, hogy megakadályozzák egymástól való elválasztást, a művelet egyszerű, ha a kereszt görgős gallér van felszerelve. Mivel a görgők keresztirányban vannak elrendezve, csak egy keresztezett görgős gallérkészlet képes ellenállni a terheléseknek minden irányban, és a merevség 3-4-szeresére nő a hagyományos modellhez képest. Ugyanakkor, mivel a keresztezett gördülőcsapágy belső gyűrűje vagy külső gyűrűje két részből áll, a csapágy szabadsága beállítható, és még előfeszítés esetén is nagy pontosságú forgási mozgás érhető el. Ezenkívül speciális szerkezete miatt az ipari robotoknál közösen használják.
Bevezetés
A görgők egymáshoz képest derékszögben vannak elrendezve a belső és a külső kerekek között. Ezek ellenállnak minden irányból származó terhelésnek (például tengelyirányú, tolóerő- vagy nyomatékterhelés). Mivel a görgő lineáris érintkezésben van a pálya felületével, a csapágy kevésbé valószínű, hogy a terhelés rugalmasan deformálódik. Az ilyen típusú csapágyakat széles körben használják ipari robotokban, munkagépekben és orvosi berendezésekben, ahol a merevség, a szorítás és a nagy sebesség szükséges a pontosság érdekében.
Mivel a hengeres görgők a távtartó függőleges irányban vannak elrendezve, a kereszthengercsapágyban az egyik kereszt görgőscsapágy minden irányban ellenáll a terheléseknek, például a sugárterhelésnek, az axiális terhelésnek és a pillanatnyi terhelésnek. A belső és külső gyűrűk mérete minimalizálva van, és a rendkívül vékony típus egy kis méretű, közel a határhoz, és nagy merevséggel rendelkezik, így a legmegfelelőbb az ipari robot csuklós részéhez vagy forgó részéhez, a forgóasztalhoz. a megmunkáló központ, a felhasználás, mint például a robot forgó részei, precíziós forgóasztalok, orvosi berendezések, mérők, IC gyártóberendezések stb.
Használja a jellemzőket
A megosztott belső vagy külső gyűrű miatt a görgő és a távtartó után a görgő és a távtartó a kereszt-görgős csapágyakat rögzíti, hogy az egymástól való elválasztást megakadályozzák, így a kereszt görgős gallér egyszerű felszerelésekor. Mivel a görgők keresztirányban vannak elrendezve, csak egy keresztezett görgős gallérkészlet képes ellenállni a terheléseknek minden irányban, és a merevség 3-4-szeresére nő a hagyományos modellhez képest. Ugyanakkor, mivel a keresztezett gördülőcsapágy belső gyűrűje vagy külső gyűrűje két részből áll, a csapágy szabadsága beállítható, és még előfeszítés esetén is nagy pontosságú forgási mozgás érhető el.
1, kiváló forgási pontossággal
A keresztezett gördülőcsapágy belső szerkezete görgőkkel 90 ° -kal egymásra merőlegesen van elrendezve, és a hengerek között távtartók vagy távtartók vannak elrendezve, hogy megakadályozzák a hengerek elfordulását a görgők között. Ezenkívül az érintkezési jelenség vagy a görgő zárójelensége nem fordul elő; ugyanakkor, mivel a belső és külső gyűrűk osztott szerkezetek, a rés beállítható, és még az előfeszítés alkalmazása esetén is nagy pontosságú forgómozgás érhető el.
2, a művelet egyszerűsödik
A két részre osztott külső gyűrű vagy belső gyűrű együtt van rögzítve a görgő és a rögzítő betöltése után, így a műveletet nagyon egyszerű telepíteni.
3. Ellenőrizze a nagy axiális és radiális terheléseket
Mivel a görgők a V alakú horony gördülési felületén lévő 90 ° -os távtartókkal függőlegesen egymáshoz vannak igazítva.
4, nagyban megtakarítja a telepítési helyet
A keresztezett gördülőcsapágy belső és külső gyűrűinek mérete minimális. Különösen az ultra-vékony szerkezet egy kis méretű, közel a határhoz és nagy merevséggel rendelkezik, így a legmegfelelőbb az ipari robot és a megmunkáló központ csuklórészének vagy forgó részének forgatásához. Alkalmazások széles skálája, mint például munkaasztalok, robot forgó alkatrészek, precíziós forgóasztalok, orvosi műszerek, mérőműszerek és IC gyártóberendezések.
5. Nagy sebességű képesség
6. Csökkentse a tengely hosszát és a megmunkálási költségeket, a hőtágulás a geometria korlátozott változásához vezet
7. Nylon szeparátor, alacsony tehetetlenségi nyomaték, alacsony indítónyomaték, könnyen szabályozható szögfelosztás
8. Optimalizálja az előfeszítő erőt, a merevség magas, és a vezetőhenger magas futási pontossággal rendelkezik.
9. A karburált acél kiváló ütésállóságot és felületi kopásállóságot biztosít
10. Egyszerű, de teljesen kenhető
A hazai kereszthengeres görgős csapágyak osztályozása és modellsorozata
RB típus (külső gyűrű-felosztás)
Az RB sorozat modellje a keresztezett hengeres görgőscsapágyak alapvető típusa. A belső és külső gyűrű méretei minimálisak. A külső gyűrű egy osztott típusú, és a belső gyűrű integrált kialakítású. Alkalmas nagy belső gyűrűs forgáspontosságot igénylő részekhez. .
RE típus (belső kör osztott típus)
Az RE sorozat modellje az XRB típusú tervezési koncepció által előállított új típus, és fő méretei megegyeznek az XRB típusával. A szerkezet az, hogy a belső gyűrű egy osztott típusú, és a külső gyűrű egy integrált kialakítás, amely alkalmas a külső gyűrű nagy forgási pontosságát igénylő részre.

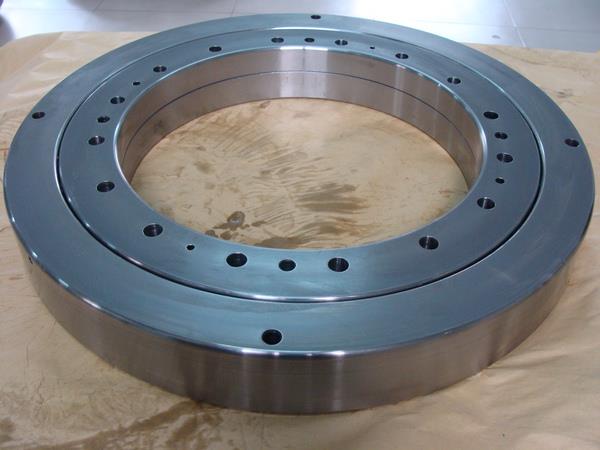

RU típus (belső és külső gyűrű integrált típus)
A RU-sorozat modelljei nem igényelnek rögzítőperemet és egy támasztórudat, mert megmunkálták őket. Ezen túlmenően, mivel az integrált belső és külső gyűrűszerkezetet az üléssel használják, a szerelés szinte semmilyen hatást nem gyakorol a teljesítményre, így stabil forgási pontosság és nyomaték érhető el. Használható külső gyűrű és belső gyűrű forgatásához.
RBC típus (külső gyűrű-felosztás)
Az RBC sorozatú modell (amely megfelel az IKO CRBC sorozatnak) egy külső gyűrűvel van megépítve, és a belső gyűrű egy komplett kialakítású, ketrec teljes komplementer görgőscsapággyal. A belső gyűrű nagy forgási pontosságát igénylő alkatrészekhez alkalmas.
CRBH típus (belső és külső gyűrűk integrált típusa)
A CRBH sorozat belső és külső gyűrűi mindegyike egységes a külső és belső gyűrűk forgatásához.
RA típus (külső gyűrűosztás, ultra-vékony típus)
Az RA sorozat egy kompakt változat, amely csökkenti az RB típusú belső és külső gyűrűk vastagságát. Alkalmas olyan alkatrészekre, amelyek könnyű, kompakt kialakítást igényelnek, mint például robotok és robot forgó alkatrészek.
SX típus (külső gyűrű osztott típus)
Az SX sorozat modellszerkezete hasonló az RB sorozathoz. A külső gyűrű két részből álló szerkezet. Három rugós rögzítőgyűrűvel van összekötve. A belső gyűrű egy darabból van kialakítva, és olyan helyekre alkalmas, ahol a belső gyűrű forgási pontossága szükséges.
XRU08 típus (belső és külső gyűrű integrált típus)
Az XSU08 sorozat hasonló a RU sorozathoz. A belső és külső gyűrűk rögzítési furatokra vannak kiképezve, így nincs szükség rögzített peremre és tartóelemre. Az integrált belső és külső gyűrűszerkezetnek köszönhetően az installációnak szinte nincs hatása a teljesítményre, így stabil forgási pontosság és nyomaték érhető el. Használható külső gyűrű és belső gyűrű forgatásához.
Első tolószögű érintkezési golyóscsapágy
A tolószögű érintkezési golyóscsapágy érintkezési szöge általában 60 °. A gyakran használt tolószögű érintkezőgolyóscsapágyak általában kétirányú tolószögű érintkezési golyóscsapágyak. Ezeket elsősorban precíziós szerszámgép-orsókhoz használják. Ezeket általában kettős soros hengeres görgős csapágyakkal együtt használják, hogy ellenálljanak a kétirányú tengelyeknek. A terhelés előnyei a nagy pontosság, jó merevség, alacsony hőmérséklet emelkedés, nagy sebesség, kényelmes szerelés és szétszerelés.
Második mélyhornyú golyóscsapágy
A szerkezet mély hornyos golyóscsapágyának mindegyik hengerének van egy folytonos hornyos pályája, amelynek keresztmetszete a golyó egyenlítőjének kerületének körülbelül egyharmada. A mélyhornyú golyóscsapágyakat főleg a sugárirányú terhelések ellenállják és bizonyos axiális terheléseknek is ellenállnak. Ha a gördülőcsapágy sugárirányú távolsága megnő, akkor szögletes érintkezőgolyóscsapágy, és két irányban váltakozó tengelyirányú terhelésnek felel meg. Más típusú, azonos méretű csapágyakhoz képest ez a fajta csapágy kis súrlódási együtthatóval, nagy sebességkorlátozással és nagy pontossággal rendelkezik, ami a felhasználó számára előnyös hordozótípus. A mélyhornyú golyóscsapágy egyszerű szerkezetű és könnyen használható, és egyfajta csapágy, a legnagyobb gyártási tétel és a legszélesebb alkalmazási tartomány.
Harmadik meghúzási görbe csapágy
Mivel a gördülő elemek a kúpos görgőscsapágyban kúpos görgők, a gördülő perselyek görgős perselyei és az alátétek a szerkezeten egy bizonyos ponton vannak a csapágy tengelyirányú középpontjában, úgyhogy a gördülő felület tiszta gördülést képezhet. és a maximális sebesség magas. Hengeres görgős csapágyakhoz. Jellemzők: A kúpos görgős csapágyak ellenállnak az egyirányú axiális terheléseknek. A kúpos görgőscsapágyak típusai a 90000-as modellszámúak.
Bevezetés a keresztezett hengeres görgős csapágyakba
A keresztezett görgős csapágyak két fő típusból állnak, az egyik egy keresztezett hengeres görgőscsapágy, a másik pedig keresztezett kúpgörgős csapágy; a keresztezett görgőscsapágy hosszú idõszakban külföldön van, de csak Kínában van. Csak néhány évig lépett be a közönség látóhatárába, és széles körben használják, mert sajátossága és más csapágyakkal szembeni fölénye van.
fő jellemzője :
1. Kiváló forgási pontosság. A keresztezett gördülőcsapágy belső szerkezete 90 ° -kal egymáshoz képest merőleges görgőkkel rendelkezik (ez a keresztezett görgőscsapágy neve is). A henger távtartókkal vagy távtartókkal van ellátva. A görgős görgők egymás közötti megdöntésének megakadályozása, hatékonyan megakadályozva a forgatónyomaték növekedését. Ez a kereszthengeres görgőscsapágyat a gyors és könnyen használható, továbbá nem lesz érintkező vagy reteszelő jelenség a görgőn; ugyanakkor, mivel a standard keresztkerékcsapágy belső és külső gyűrűi megosztott szerkezetűek, a távolságot akkor is beállíthatjuk, ha a nyomás alkalmazásával nagy pontosságú forgómozgás érhető el.
2. Működés és telepítés Az egyszerűsített szabványos görgőscsapágy a külső gyűrű vagy a belső gyűrű két részébe van osztva. Miután a görgőt és a rögzítőt behelyeztük, egymáshoz rögzítve vannak. A szerelőcsavarokat és a rögzítőperemet a telepítés során finomra lehet állítani. Elérhető az ideális terhelési állapot, így a telepítés nagyon egyszerű.
3. A nagy tengelyirányú és radiális terheléseket befolyásolja. Mivel a görgők függőlegesen egymáshoz igazodnak a 90 ° -os V-horonnyal rendelkező görgős felületen lévő távtartókon keresztül, ez a kialakítás lehetővé teszi, hogy a keresztezett görgőscsapágyak minden irányban ellenálljanak a nagy terhelésnek, például radiális terhelésnek, axiális terhelésnek és pillanatnyi terhelésnek.
4. Jelentős megtakarítás a telepítési térben A kereszt-görgős csapágy belső és külső gyűrűinek mérete minimális. Különösen az ultra-vékony szerkezet egy kis méretű, közel a határhoz, és nagy merevséggel rendelkezik, így az legmegfelelőbb az ipari robotok csatlakozásaihoz vagy forgó részeihez. A forgóasztal, a robot forgó része, a precíziós forgóasztal, az orvosi műszer, a mérőműszer és a megmunkáló központ IC-gyártási eszköze széles körben használatos.
Bevezetés a keresztirányú görgőscsapágyakba
A keresztirányú görgőscsapágyak XR sorozatát úgy tervezték, hogy kis térben nagy forgási pontosságot és merevséget biztosítsanak, ami jelentős anyagi költségmegtakarítást eredményez. Az ilyen típusú csapágyak két csapágyház és görgő rögzítésére alkalmasak. A szomszédos görgők ellenkező irányba néznek. A távtartók a görgők és a görgők között vannak felszerelve. A görgők támasztó távtartókkal vannak ellátva. Ez lehetővé teszi a görgő két felét, hogy illeszkedjenek ugyanarra a helyre. A csapágy szöge és kúpos geometriája lehetővé teszi, hogy a csapágy tényleges hézagja többször is nagyobb legyen, mint maga a csapágy tényleges szélessége.
Az XR sorozatú csapágyak nagy sebességű szerszámgépekhez, például függőleges fúrógépekhez és függőleges csiszológépekhez alkalmasak. Különösen alkalmas számos, korlátozott helyet és nagy forgási pontosságot biztosító eszközre.
Mérettartományban
2463,800 mm (4,000 in-97 000 in.)
2819,400 mm (11,000 in. És 111.000 in.)
Tervezési jellemzők
Az XR sorozat két sor kúpos görgővel rendelkezik, amelyek függőleges irányban vannak elhelyezve egy 90 ° -os V-alakú főzőlapon, és minden irányban ellenállnak a terhelésnek, mint például a sugárterhelés és az axiális terhelés. A pálya és a görgős szerkezet vonala érintkezése maximális forgási pontosságot, nagy stabilitást és nagyobb meredekséget biztosít. Az előretöltött állítható kialakítás meghosszabbítja a csapágy élettartamát, maximalizálja a merevséget és minimális kifutást biztosít. A nejlon távtartó alacsony tehetetlenséggel és kis forgatónyomatékkal rendelkezik. Az alkatrészek felületi karburált acélból vagy elektroszagasztott, jó ütésállóságú csapágyacélból készülnek.
